Duroplast-Bauteile: Beispiele aus unserer Serienfertigung
Beispielhafte Duroplast-Bauteile von Baumgarten: ein Vakuumpumpendeckel mit werkzeugfallend planer Funktionsfläche, ein Ölpumpenstellring mit 10 µm Höhentoleranz im Dreischichtbetrieb, ein Ventilblock, der aufwändig zerspantes Aluminium ersetzt. Zusammen belegen die Beispiele, was duroplastische Formmassen in der Großserie leisten: Toleranzen der Güte IT 8 bis 10 ohne Nachbearbeitung (geometrieabhängig), Dauerbetrieb bei 180 °C in aggressiven Medien, elektrische Durchschlagsfestigkeit von 33 kV/mm.
01 · Überblick
Was die Beispiele auf dieser Seite gemeinsam haben
Baumgarten beliefert als weltweiter Zulieferer von Duroplast-Formteilen die Automobil-, Elektro- und andere Industrien — als Komplettlösung von der duroplastgerechten Konstruktion über die Herstellung von Prototypen bis zur Fertigung von Großserien. Jedes Bauteil auf dieser Seite stammt aus einem realen Serienprojekt.
Bei aller Verschiedenheit kehren zwei Muster wieder. Das erste ist die Metallsubstitution: Zwei der Bauteile ersetzen Aluminium, eines Sinter-Stahl. Sie kommen werkzeugfallend aus der Form, wo das Metallteil aufwändig von allen Seiten bearbeitet werden müsste. Das zweite ist die Funktionsintegration: Lager, Ölkanäle, Steckerkragen und Anschraubpunkte ohne Schraubhülsen entstehen direkt beim Duroplast-Spritzguss in Großserie, nicht in nachgelagerten Arbeitsgängen.
Kundennamen und Stückzahlen unterliegen der Vertraulichkeit. Was wir zeigen dürfen, sind die Bauteile selbst und ihre gemessenen Kennwerte.

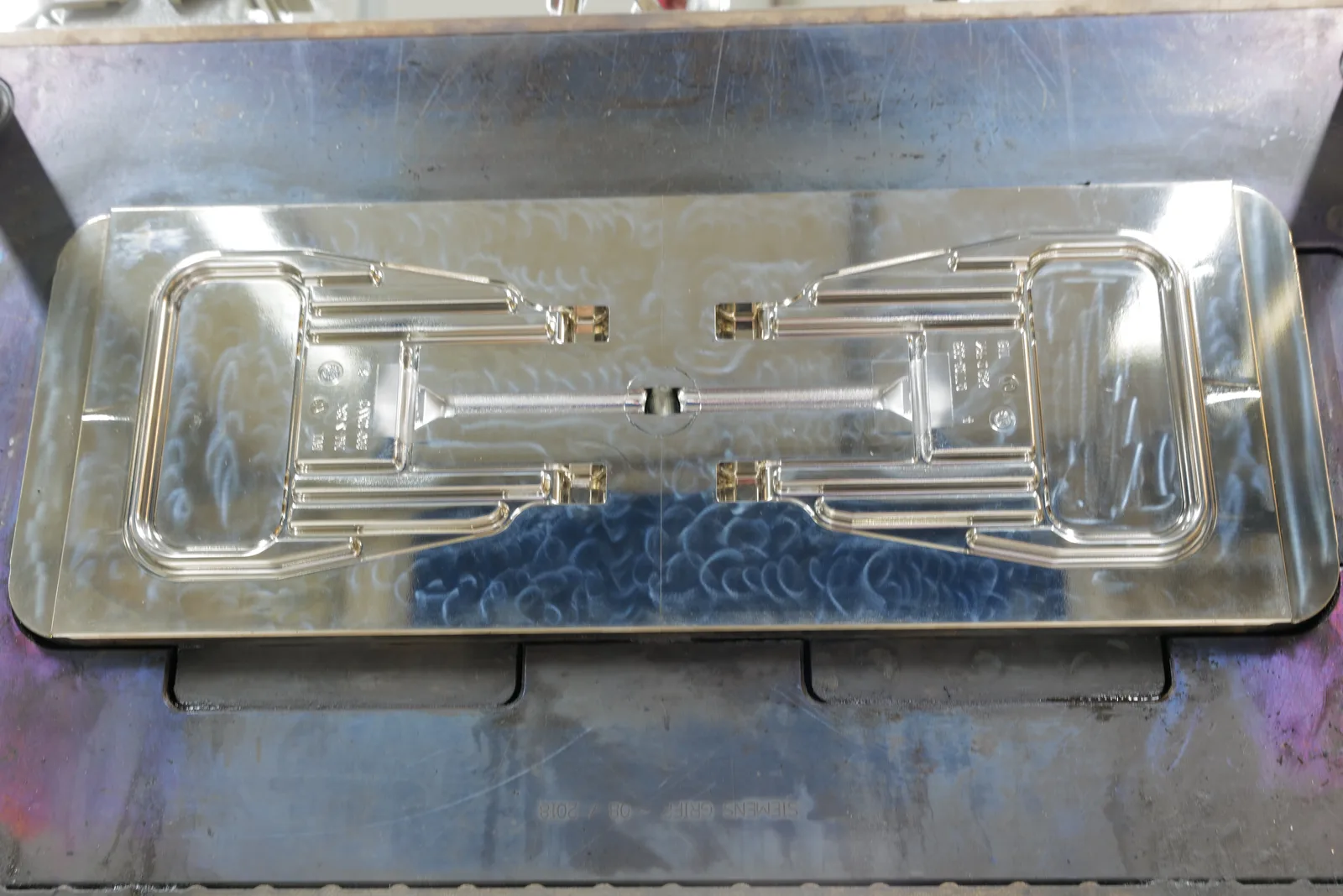

Innenseite hoch eben, Außenseite stark zerklüftet: beides aus einem Werkzeug, ohne Nacharbeit
Einsatz
Realisiert die ebene Funktionsfläche der Vakuumpumpe und beinhaltet zugleich das funktionale Lager eines Überdruckventils. Verbaut in Motornähe bei Temperaturen bis +160 °C, dauerhaft in ölhaltiger Umgebung.
Hoch ebene Funktionsfläche auf der Innenseite bei stark zerklüfteter Außenseite mit ausgeprägten Versteifungsrippen — die Ebenheit ist werkzeugfallend realisiert, ohne Bearbeitung. Montage per direkter Verschraubung ohne Schraubhülsen fest auf dem Pumpengehäuse.
Fertigung
Spritzgießautomat der CX-Baureihe mit 1600 kN Schließkraft; PF-Formmasse (Phenolharz). Dokumentiert im Fachbeitrag der Kunststoffe 12/2018.
Das Bauteil zeigt, was Systemintegration im Duroplast bedeutet: Dichtfläche, Ventillager und Verschraubung entstehen in einem Schuss. Wie das Verfahren dahinter arbeitet, erklärt die Seite Duroplast-Spritzguss.
03 · Referenz
Ölpumpenstellring: 10 µm Höhentoleranz im Dreischichtbetrieb

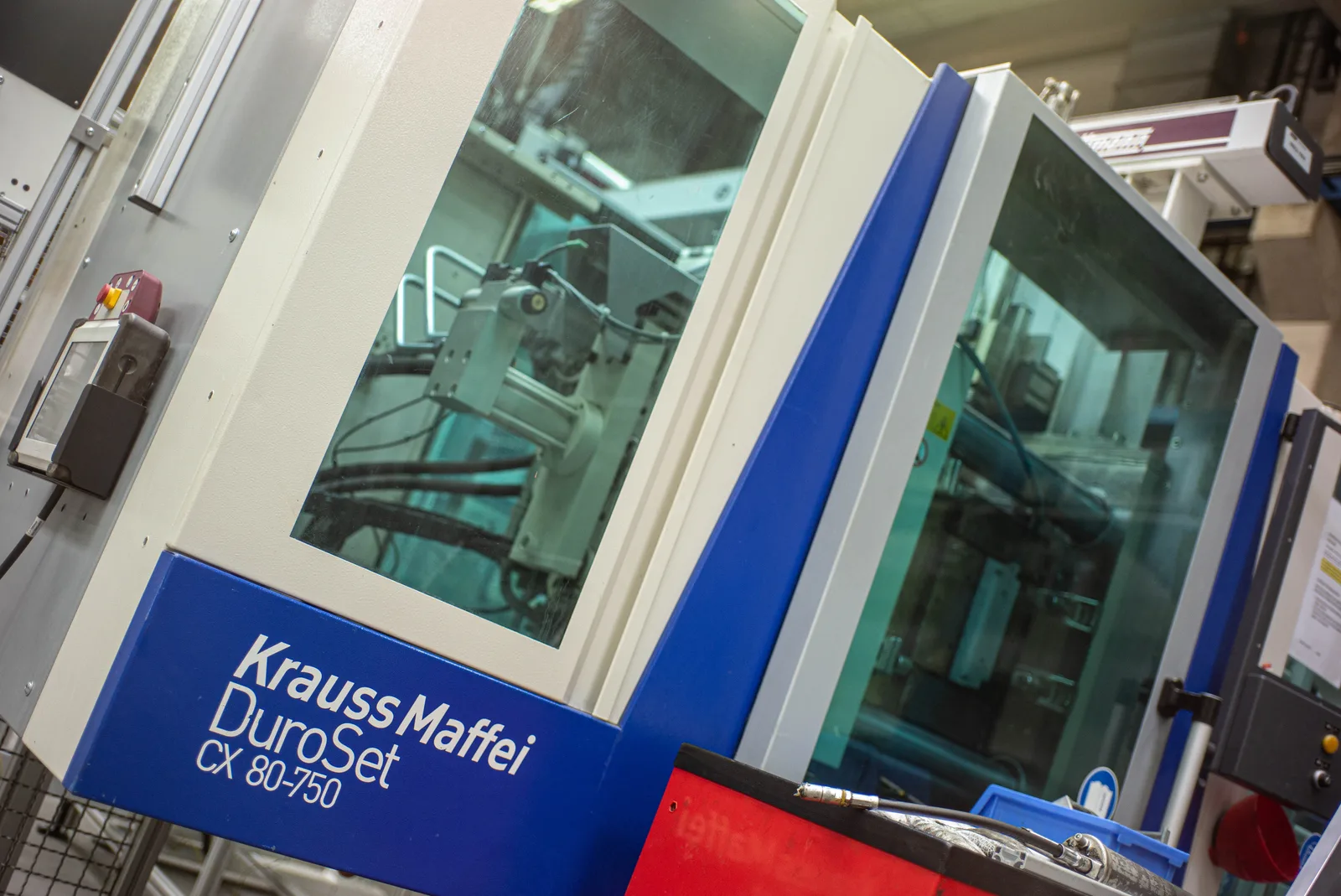

Fertigungsumgebung: vollgeregelte Spritzgießautomaten in Burbach — der Stellring läuft seit 2014 im Dreischichtbetrieb
Ein Fahrzeugleben lang dimensionsstabil bei −30 bis +140 °C im aggressiven Öl-Wasser-Additiv-Gemisch, unter statischen und dynamischen Kräften. Höhentoleranz: 10 µm.
Besonderheiten
70 % der Bauteiloberfläche mit 0° Entformungsschräge — Thermoplast- und Alu-Druckgussbauteile benötigen in der Regel immer eine Entformungsschräge. Die beiden geschliffenen Funktionsflächen weisen eine Parallelität von 10 µm auf.
Fertigung
Seit 2014 kontinuierlicher Dreischichtbetrieb auf einer CX 200. Die adaptive Prozessregelung APC plus regelt den Umschaltpunkt in jedem einzelnen Schuss; bei mehr als ±30 bar Abweichung im Werkzeuginnendruck wird das Teil automatisch ausgeschleust.
Eingebaut ist der Stellring in ein Aluminium-Druckgussgehäuse einer Motorölpumpe. Durch Verdrehen um seinen Lagerpunkt regelt er den Ölvolumenstrom voll variabel nach dem Lastzustand des Motors: Die Pumpe fördert nur den tatsächlich benötigten Volumenstrom, was Kraftstoffverbrauch und CO₂-Emission reduziert. Wie die adaptive Prozessregelung die Streuung des Werkzeuginnendrucks von 4,10 auf 2,51 % Variationskoeffizient senkte, lesen Sie in der Fachbeitrags-Zusammenfassung Präzision im Duroplast-Spritzguss.
04 · Referenz
Differenzial-Abdeckung: Leichtbau für 4.000 Stunden Betrieb

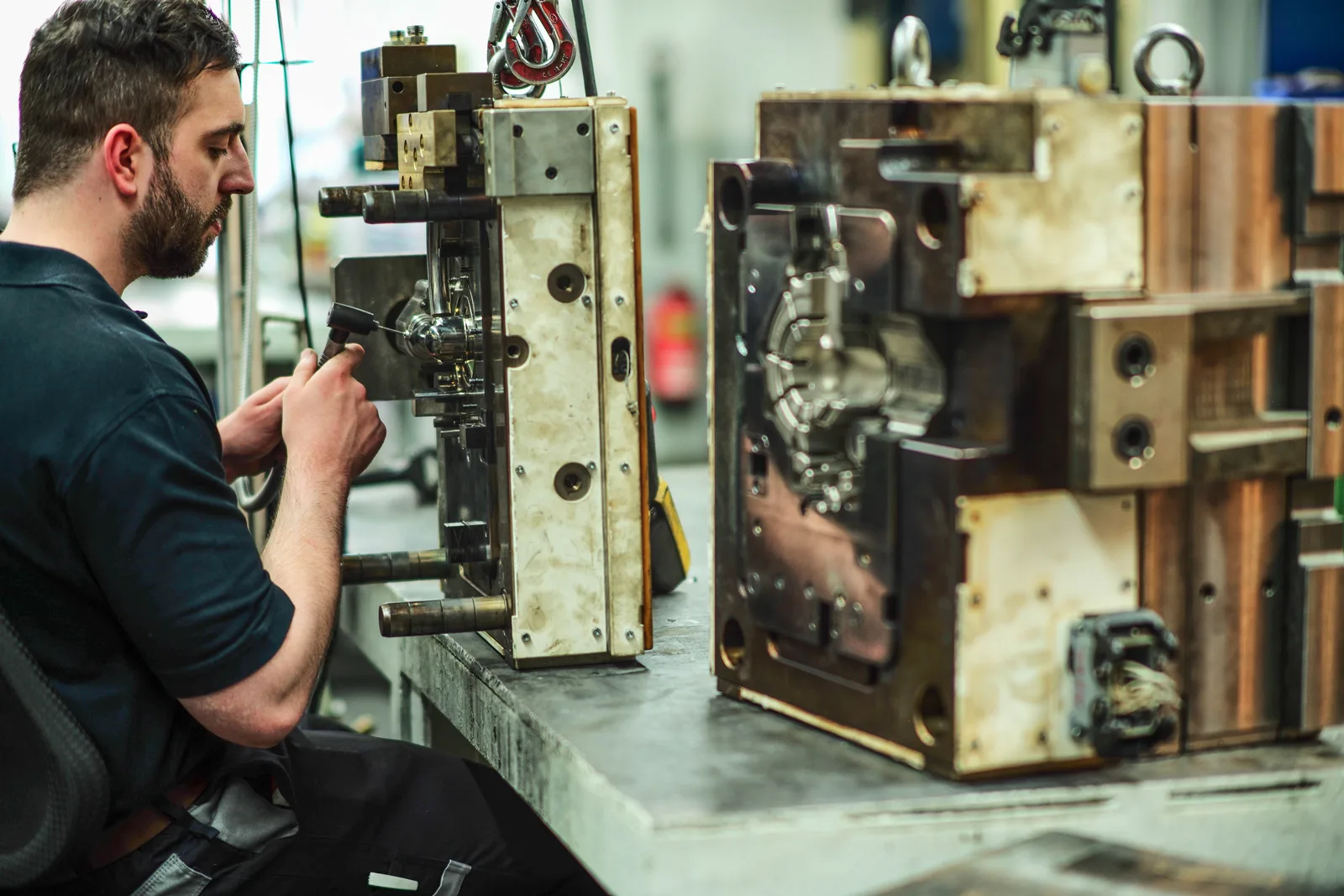

Acht Anforderungen auf einmal: Laufruhe und Geräuscharmut, Betriebsfestigkeit von mindestens 4.000 Stunden, geringe Wandstärken bei hoher Designfreiheit, Leichtbau, Einsparung der Schraubhülsen und Verfügbarkeit in sehr hohen wöchentlichen Stückzahlen. Gelöst wurde die Aufgabe mit einer Werkzeugtrennung in unkritischen Bauteilbereichen, der parallelen Validierung mehrerer Duroplast-Formmassen und dem passenden Fügekonzept. Sämtliche Betriebsmittel entstanden im eigenen Haus.
geforderte Betriebsfestigkeit der Differenzial-Abdeckung (Automobilanwendung)
8 Anforderungen
von Akustik bis Stückzahl — erfüllt in einem Bauteil, mit Betriebsmitteln aus einem Haus
05 · Galerie
Weitere Bauteile aus der Serienfertigung
Vier weitere Beispiele, vier verschiedene Aufgaben: Kühlmedium führen, Hydraulikkreise schalten, Aluminium ersetzen, Mittelspannung schalten.
Spiralgehäuse einer Wasserpumpe
Industrielle Anwendung und Automobilindustrie
Das Gehäuse beinhaltet Ansaug- und Förderseite und leitet das Kühlmedium; der angrenzende Impeller wird von einem Elektromotor angetrieben, dessen Kontaktierung direkt am Spiralgehäuse über einen kundenspezifischen Steckerkragen erfolgt. Dahinter steckt aufwändige Werkzeugtechnik mit komplexer Schiebertechnologie: Die Steckerpin-Umspritzung wird in mehreren geometrischen Varianten aus einem Mutter-Werkzeug realisiert, die präzisen Kundenkontaktstellen fallen werkzeugfallend an — ohne mechanische Bearbeitung der Funktionsflächen.
Die vier großen Bohrungen bilden Sitz und Funktionsflächen der Ventile; der Block realisiert die Ölkanäle und nimmt die Elektroaktuatoren auf, die die Hydraulikkreise schalten. Die hochzerklüftete Geometrie entsteht werkzeugfallend, die ebenen Flanschflächen kommen ohne Nachbearbeitung aus, montiert wird per direkter Verschraubung ohne Schraubhülsen. Das Bauteil substituiert ein Aluminium-Teil, das aufwändig von allen Seiten bearbeitet werden müsste — bei extrem gutem Verhältnis zwischen Bauteilkosten und Funktionsfähigkeit.
Komplexe Geometrien ohne Bearbeitung: Der Deckel ersetzt ein Aluminium-Bauteil, das aufwändig von allen Seiten zerspant werden müsste. Geometrieabhängig sind Toleranzen in der Güte IT 8 bis 10 realisierbar, bei ausgesprochen guter Planarität und Toleranztreue. Als Strukturbauteil integriert er buchsenfreie Anschraubelemente und bleibt auch im Betriebszustand geometrisch stabil — im Dauerbetrieb in aggressiven Medien bei Temperaturen von zum Beispiel 180 °C, ohne Korrosion und mit guter Leistungs-Kosten-Relation gegenüber metallischen Lösungen.
Zusammen mit einem Stempel und einem Griff wird der Deckel als Modul in einen gasisolierten Schaltschrank verbaut — als zentrales Schaltelement für Mittelspannung. Das Bauteil steht für die Elektro-Seite unseres Spektrums: hohe Festigkeit bei gleichzeitig elektrisch isolierendem Leichtbau, eine elektrische Durchschlagsfestigkeit von 33 kV/mm und sehr hohe Langlebigkeit im Dauereinsatz.
Jedes Referenzbauteil steht für einen gelösten Lastfall — nachvollziehbar in Werkstoff, Verfahren und Prüfung.
06 · Kennwerte
Welche Kennwerte belegen die Beispiele?
Für Konstrukteure zählt am Ende die Zahl mit Einheit. Hier sind die gemessenen und geforderten Werte aus den gezeigten Bauteilen, jeweils mit Zuordnung:
Kennwerte der beispielhaften Duroplast-Bauteile (Quellen: Serienfertigung Baumgarten, Fachbeitrag Kunststoffe 12/2018)
Kennwert
Bauteil
Bedeutung
10 µm
Ölpumpenstellring
Höhentoleranz in laufender Großserie, Dreischichtbetrieb seit 2014
10 µm
Ölpumpenstellring
Parallelität der beiden geschliffenen Funktionsflächen
Anteil der Bauteiloberfläche mit 0° Entformungsschräge
33 kV/mm
Schaltschrank-Deckel
elektrische Durchschlagsfestigkeit
180 °C
Pumpendeckel
Dauerbetrieb in aggressiven Medien, geometrisch stabil
+160 °C
Vakuumpumpendeckel
Einsatztemperatur in Motornähe, dauerhaft ölhaltige Umgebung
−30 bis +140 °C
Ölpumpenstellring
dimensionsstabil über ein Fahrzeugleben im Öl-Wasser-Additiv-Gemisch
≥ 4.000 h
Differenzial-Abdeckung
geforderte Betriebsfestigkeit
Wie solche Werte in Serie abgesichert werden — Werkzeuginnendruck-Überwachung, automatische Ausschleusung, Messtechnik —, beschreibt die Seite Qualität bei Baumgarten; die werkstoffliche Grundlage erklärt die Werkstoff-Übersicht Duroplast.
07 · Häufige Fragen
Häufige Fragen zu Duroplast-Bauteilen
Welche Metalle ersetzen Duroplast-Bauteile in der Praxis?
In den gezeigten Beispielen ersetzen Duroplast-Bauteile zweimal Aluminium und einmal Sinter-Stahl. Pumpendeckel und Ventilblock substituieren Aluminium-Bauteile, die aufwändig von allen Seiten bearbeitet werden müssten; der Ölpumpenstellring ersetzt Sinter-Stahl. Der wiederkehrende Vorteil: Die Geometrie kommt werkzeugfallend aus der Form. Bohrungen, Flanschflächen und Anschraubpunkte entstehen im Spritzgießprozess statt in der Zerspanung. Wann sich dieser Tausch rechnet, erklärt die Seite Metallsubstitution.
Welche Toleranzen erreichen Duroplast-Formteile in Serie?
Geometrieabhängig sind werkzeugfallend Toleranzen in der Güte IT 8 bis 10 realisierbar — ganz ohne Nachbearbeitung. Wo das nicht reicht, ergänzt Schleifen: Beim Ölpumpenstellring weisen die beiden geschliffenen Funktionsflächen eine Parallelität von 10 µm auf, die Höhentoleranz des Bauteils beträgt ebenfalls nur 10 µm. Beides wird im kontinuierlichen Dreischichtbetrieb gehalten und ist im Fachbeitrag der Kunststoffe 12/2018 dokumentiert.
Was macht Duroplast für die Elektroindustrie interessant?
Duroplast verbindet hohe Festigkeit mit elektrisch isolierendem Leichtbau. Der gezeigte Deckel erreicht eine elektrische Durchschlagsfestigkeit von 33 kV/mm und wird zusammen mit einem Stempel und einem Griff als Modul in einen gasisolierten Schaltschrank verbaut — als zentrales Schaltelement für Mittelspannung, ausgelegt auf sehr hohe Langlebigkeit. Weitere Anwendungen zeigt die Branchenübersicht Elektro.
Kann Baumgarten auch mein Bauteil fertigen?
Die Beispiele zeigen einen Ausschnitt des Spektrums. Baumgarten bietet Komplettlösungen in der Bauteilfertigung — von der duroplastgerechten Konstruktion über die Herstellung von Prototypen bis zur Großserie — und beliefert als weltweiter Zulieferer von Duroplast-Formteilen die Automobil-, Elektro- und andere Industrien. Schicken Sie uns Zeichnung oder Lastenheft; wir prüfen Machbarkeit und Serienpotenzial Ihres Bauteils.
